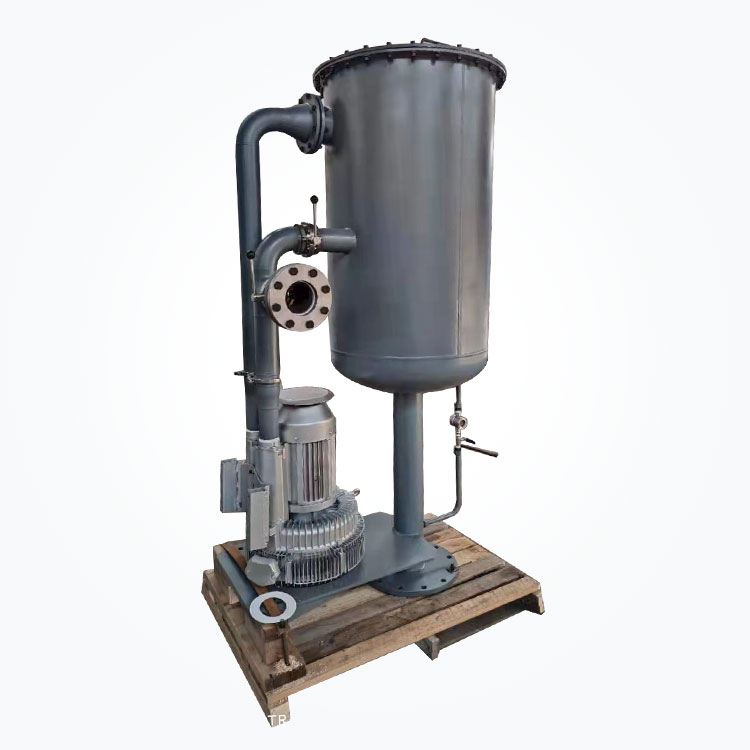

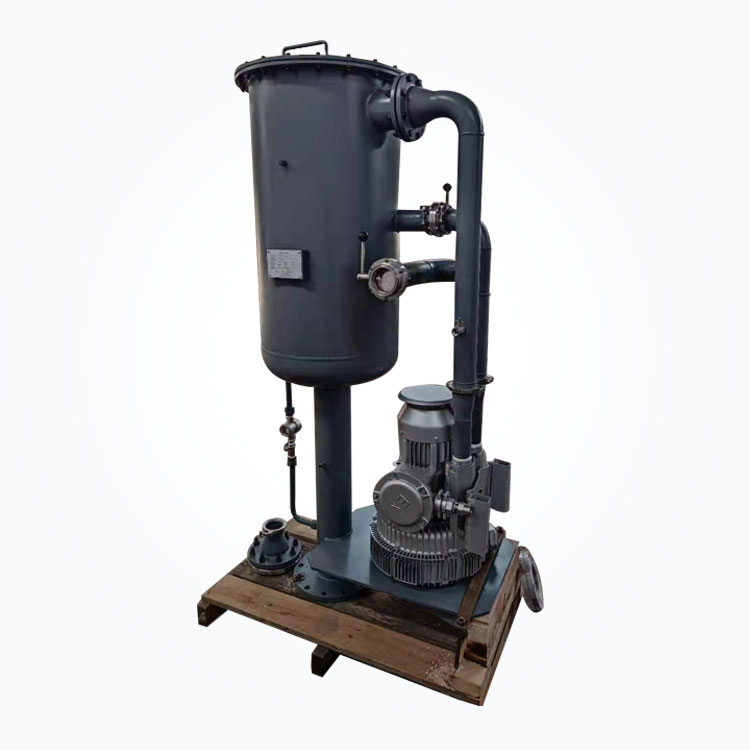

Odlučovač olejové mlhy

Aplikace oddělení olejové olejové olejové olejové olejové nádrže v olejové nádrži hydraulické mazací ropné stanice

Pozadí

Mazací stanice oleje se široce používají při mazání větších zařízení pro strojní zařízení, jako je kompresor, plynová turbína atd. Když mazací olej prochází hlavním převodem nebo ložiskem hlavního motoru, bude generováno velké množství olejové mlhy a vůle a bude

Důsledky přímých emisí:

• Průměr částic olejové mlhy je velmi malý (více než 90% je menší než 1 um). Když se vypouštějí do vzduchu, bude míchat a kondenzovat s pevnými částicemi ve vzduchu a poté vytvořit znečišťující látky o vzduchu se silnou adhezí,

• Přímý výboj velkého množství olejové mlhy zvyšuje ztrátu mazacího oleje a způsobuje vážný ekonomický odpad. Například plynová turbína 35 MW musí každý rok přidat 2000 kg 46# mazací olej

Pracovní princip odlučovače olejové mlhy

Vzduchová vývod odlučovače olejové mlhy je spojen se vzduchovým vstupem ventilátoru odolné proti výbuchu a olejová mlha je extrahována z olejové nádrže čerpací silou ventilátoru.

Schematický diagram principu oddělovače olejové mlhy

• 1. Tlakový měřič před filtrací

• 2. Po filtraci měřič tlaku

• 3. Filtrační kazeta

• 4. Motýl ventil

• 5. Byspas ventil

• 6. Fan

• 7. Zpětný ventil oleje

Výhody produktu

• Část rámu filtračního prvku je vyrobena z 304 nerezové oceli, která je odolná proti korozi a nezpůsobí pevné nečistoty, jako je rez, který po dlouhodobém používání znečišťuje olej.

• Naše společnost má lavičku pro separační testování pokročilé olejové mlhy, která přijímá spektrometr velikosti částic Palas a systém detekce filtrů TSI 3150 a může detekovat přesnost od 0,01UM na 40UM.

• Tok separátoru lze upravit podle skutečných pracovních podmínek uživatelů;

• Je vybaven obtokovým ventilem, aby se zabránilo vlivu nadměrného odolnosti filtračního prvku na návrat oleje olejové nádrže;

• Každý proti proudu a po proudu je vybaven tlakovým měřičem, který je nejen výhodné pro porozumění negativnímu tlaku uvnitř olejové nádrže, ale může také sledovat tlakový rozdíl filtračního prvku v reálném čase.





Strukturální charakteristiky prvku filtru

Filtrační prvek přijímá kompozitní strukturu koalescence plynu-kapaliny.

Parametry výkonu prvku filtru

• Vysoká účinnost odstraňování kapaliny a stabilní koalescence;

• Konstrukce průměru pórů se postupně zvyšuje zevnitř na vnější stranu, může minimalizovat pokles tlaku;

• Přiměřená kolokace koalescenčních vrstevničních filtrů vlákna výrazně zlepšuje oběh;

• Konstrukce vnitřního a vnějšího dvouvrstvého podpůrného rámu kovu má vysokou pevnost a je vhodná pro dlouhodobý provoz.





Princip výběru prvků filtru

Když separace plynu-kapalina, účinnost filtru závisí hlavně na koalescenci filtračního prvku.

Struktura vysoce výkonného filtračního prvku by měla mít následující vlastnosti:

• Má vysokou pevnost, žádné znečištění, žádné otřepy a žádná chemická reakce;

• Síť vnitřní a vnější podpůrná síť by měla mít dostatečnou sílu, žádné znečištění, bez otřesu a žádné chemické reakce;

• Vnitřní a vnější papír vložky by měl mít vysokou procházející kapacitu, vysokou pevnost v tahu a použít materiály s dlouhými vlákny, bez uvolnění a bez chemické reakce;

• Vysoce výkonný filtrační materiál je inertní vlákno a vysoce pevná pryskyřice, s rovnoměrnou velikostí pórů, vysokou mírou otevírání na jednotku plochy a přiměřenou tloušťkou;

• Přijměte pokročilé lepení podélného švu a na místo lepení nedochází k úniku;

• Utěsňovací forma by měla být vybrána přiměřeně, aby se zajistilo, že na připojení nedochází k obtoku.

Vliv struktury velikosti pórů filtračního materiálu na kapacitu znečišťující látky

Materiál filtru velikosti pórů má vysokou kapacitu kontaminantů

Jednotný filtrační materiál pro clony má malou kapacitu kontaminantů

Princip návrhu filtračního prvku

Pro optimalizaci výkonu filtračního prvku je nutné zvážit teplotu provozu a návrhu, provoz a návrh tlaku, počáteční pokles čistého tlaku, maximální přípustný pokles tlaku, provoz a průtok návrhu, hustota a viskozita tekutiny

Účinnost filtrace a pokles tlaku filtračního prvku

Účinnost odstraňování částic nad 0,3î¼ je 99,97%a obsah oleje ve výstupním plynu je menší než 2ppm, což je nižší než u podobných cizích filtračních prvků.
